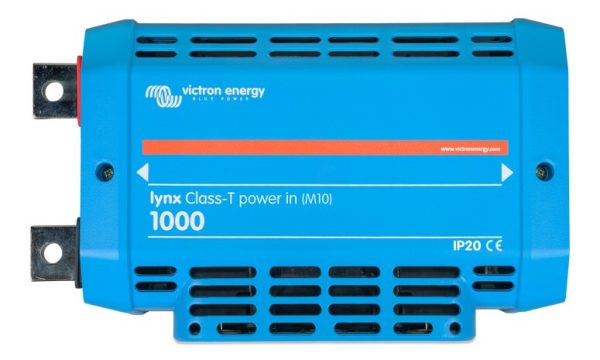

Lynx Class-T Power In (M10)

Lynx Class-T Power In (M10)

Lynx Class-T Power In (M10) Toepassingen Ontworpen voor lithiumsystemen waarin een hoog kortsluitvermogen veilig onderbroken moet worden. Zekert twee accureeksen direct in de rail en koppelt naadloos aan elke M10 Lynx-module: compacte DC-verdeling in jacht, camper, bedrijfswagen of opslag. Verdeelrail en zekering in één module De module bevat een positieve en een negatieve verdeelrail van vertind koper (8 x 30 mm), twee aansluitingen voor accureeksen of DC-apparatuur, een aardaansluiting en twee ingebouwde zekeringposities voor Class-T zekeringen. Daarmee vervalt de losse zekeringhouder tussen accubank en verdeelrail. Class-T afzekering voor lithium * Geschikt voor Class-T zekeringen van 225 A, 250 A, 350 A en 400 A * Zekeringen worden niet meegeleverd en moeten apart worden besteld * Class-T is de gangbare keuze bij lithiumsystemen vanwege het hoge onderbrekingsvermogen * Voor drie of meer accureeksen worden meerdere modules naast elkaar geplaatst 1000 A continu bij 9 tot 60 VDC De stroomwaarde is 1000 A continu, gelijk aan de overige Lynx-modules. Bij een samenstelling van meerdere Lynx-modules is de laagst belastbare module in de reeks bepalend. De som van alle zekeringwaarden mag die waarde niet overschrijden. Aansluitingen en aanhaalmomenten * DC-aansluitingen M10, kabelschoenen tot 120 mm² (3/8" – 4/0 AWG) * Aanhaalmoment 33 Nm voor zowel de koppelbouten als de DC-aansluitingen * Zekeringbouten en -moeren 3/8", zwart gemarkeerd om ze te onderscheiden van de M10-delen; uitvoeringen met serienummer beginnend met HQXXXX hebben M10-zekeringbouten zonder zwarte markering * Kabelscheiders opklapbaar of uitneembaar; verwijder de scheidingspen bij een kabeldiameter boven 10 mm * Montage in elke oriëntatie via 5 mm bevestigingsgaten Onderdeel van het Lynx-verdeelsysteem Het Lynx-verdeelsysteem is een modulair railsysteem voor DC-aansluitingen, verdeling, afzekering, accubewaking en lithium battery management. Deze module is uitsluitend leverbaar met M10-rails en koppelt aan alle andere M10 Lynx-modules; koppelen aan M8-modules is niet mogelijk. Bij gebruik samen met een Lynx Smart BMS of Lynx Shunt VE.Can sluit u de accubank links aan en het DC-systeem rechts, zodat de laadtoestand correct wordt berekend. Documentatie * Handleiding Lynx Class-T Power In (NL, PDF) (https://www.victronenergy.com/upload/documents/Lynx_Class-T_Power_In/165891-Lynx_Class-T_Power_In-pdf-nl.pdf) * Handleiding Lynx Class-T Power In (EN, PDF) (https://www.victronenergy.com/upload/documents/Lynx_Class-T_Power_In/165891-Lynx_Class-T_Power_In-pdf-en.pdf) * Online handleiding Lynx Class-T Power In (EN, HTML5) (https://www.victronenergy.com/media/pg/Lynx_Class-T_Power_In/en/index-en.html) * Maatvoering Lynx Class-T Power In (M10) (PDF) (https://www.victronenergy.com/upload/documents/DimensionDrawing-Lynx-Class-T-power-in-(M10).pdf) * 3D-maatvoering Lynx Class-T Power In (M10) (PDF) (https://www.victronenergy.com/upload/documents/DimensionDrawing-Lynx-Class-T-power-in-(M10)-3D.pdf) * 3D-model Lynx Class-T Power In (M10) (STEP) (https://www.victronenergy.com/upload/documents/DimensionDrawing-Lynx-Class-T-power-in-(M10)-3D.STEP) * ISO 9001-certificaat Victron Energy (PDF) (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-EN.pdf) * Wiring Unlimited, boek over bekabeling en afzekering (EN, PDF) (https://www.victronenergy.com/upload/documents/Wiring-Unlimited-EN.pdf) Contact Wilt u weten welke Class-T waarde bij uw accureeksen hoort, of hoe deze module in uw Lynx-samenstelling past? Onze specialisten rekenen uw configuratie graag met u door en denken mee over de complete DC-installatie. Neem contact met ons op (https://www.top.systems/nl/contact/). Specificaties Spanningsbereik9 – 60 VDC Nominale stroom1000 A continu Zekeringposities2, voor Class-T zekeringen (niet meegeleverd) Geschikte zekeringwaarden225 A, 250 A, 350 A, 400 A DC-aansluitingen2 per rail, plus aardaansluiting Koppeling tussen modulesM10 Zekeringaansluiting3/8" Maximale kabelschoen120 mm² (3/8" – 4/0 AWG) Aanhaalmoment33 Nm Materiaal verdeelrailVertind koper Afmeting verdeelrail (h x b)8 x 30 mm Materiaal behuizingABS Afmetingen (h x b x d)279 x 169 x 97 mm Gewicht2,1 kg BeschermingsgraadIP20 Bedrijfstemperatuur-40 °C tot +60 °C Opslagtemperatuur-40 °C tot +60 °C LuchtvochtigheidMax. 95%, niet condenserend Garantie5 jaar Wij geven u graag meer informatie over dit product. Neemt u contact met ons op.
