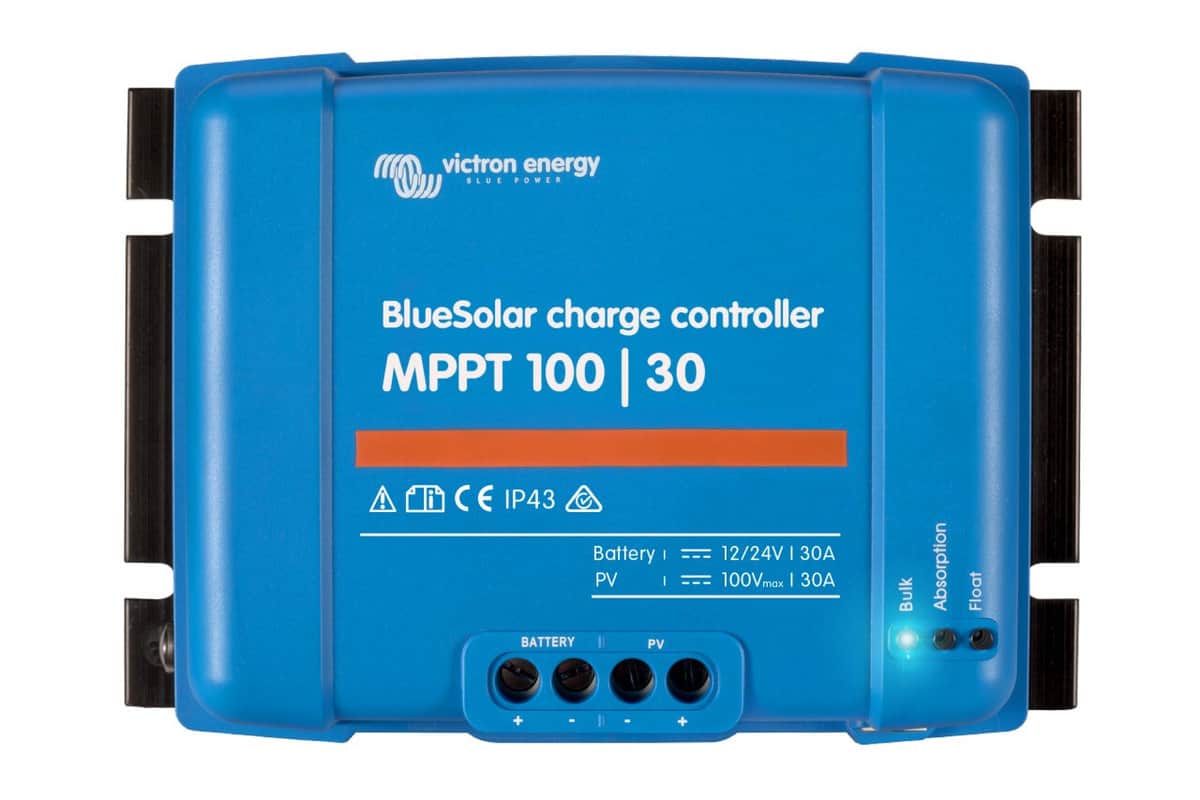

Victron BlueSolar MPPT 100/30 (12/24V)

Victron BlueSolar MPPT 100/30 (12/24V)

Victron BlueSolar MPPT 100/30 (12/24V) Toepassingen Voor grotere 12V- en 24V-installaties op camper, jacht, chalet of off-grid opstelling. Verwerkt tot 880W aan panelen en blijft ook bij gedeeltelijke beschaduwing het juiste vermogenspunt volgen, zodat de accu's ook op korte winterdagen vol raken. Ultrasnelle MPPT-tracking De regelaar bepaalt continu het maximale vermogenspunt van het paneelveld. Bij wisselende bewolking levert dat merkbaar meer opbrengst dan een PWM-regelaar. Bij 12V verwerkt de regelaar 440W aan panelen, bij 24V 880W, met een maximale PV-nullastspanning van 100V. Advanced Maximum Power Point Detection Bij gedeeltelijke beschaduwing kunnen er meerdere vermogenspunten op de spanningscurve ontstaan. Conventionele regelaars blijven dan vaak op een lokaal punt hangen. Deze regelaar scant de volledige curve en kiest het werkelijke maximum, wat in schaduwsituaties aanzienlijk scheelt in opbrengst. Instelbaar laadalgoritme * Driestaps laden: bulk, absorptie en druppel * Absorptie 14,4V / 28,8V, instelbaar * Druppel 13,8V / 27,6V, instelbaar * Voorgeprogrammeerde accuprofielen en een vrij instelbaar profiel * Interne temperatuursensor met compensatie van -16 mV/°C (12V) en -32 mV/°C (24V) VE.Direct-communicatie en uitlezing Via de VE.Direct-poort leest u live- en historische gegevens uit en wijzigt u alle instellingen met VictronConnect. Dat kan met de VE.Direct Bluetooth Smart dongle op smartphone of tablet, met de VE.Direct to USB interface op laptop of pc, of via een GX-apparaat met doorschakeling naar de VRM Portal (https://vrm.victronenergy.com/login). Ook firmware-updates lopen via deze poort. Beveiligingen en montage * Kortsluitbeveiliging op de uitgang * Beveiliging tegen te hoge temperatuur, met vermogensterugregeling * Beschermingsklasse IP43 voor de elektronica, IP22 voor het aansluitgedeelte * Aansluitklemmen tot 16 mm² (AWG6) * Optionele WireBox-M voor afdekking van de aansluitingen Direct mee te bestellen * Victron VE.Direct Bluetooth Smart dongle (https://shop.top.systems/monitoring-controle/draadloos/victron-ve-direct-bluetooth-smart-dongle.html) (ASS030536011) * Victron MPPT WireBox-M 100-30/50 & 150/35/45 (https://shop.top.systems/zonnestroom/accessoires-zonnepanelen/victron-mppt-wirebox-m-100-30-50-150-35-45.html) (SCC950200000) * Victron MPPT Control (https://shop.top.systems/monitoring-controle/bedieningspanelen/victron-mppt-control.html) (SCC900500000) * Victron VE.Direct to USB interface (https://shop.top.systems/installatie/interface/victron-ve-direct-to-usb-interface.html) (ASS030530010) * Victron VE.Direct kabel 10m (https://shop.top.systems/installatie/kabels/communicatie/victron-ve-direct-kabel-10m.html) (ASS030530310) * Victron VE.Direct non-inverting remote on-off cable (https://shop.top.systems/installatie/kabels/remote-control/victron-ve-direct-non-inverting-remote-on-off-cable.html) (ASS030550320) Gerelateerde producten * Victron BlueSolar MPPT 100/50 (12/24V) (https://shop.top.systems/zonnestroom/omvormers-zonnepanelen/victron-bluesolar-mppt-100-50-12-24v.html) (SCC020050200) * Victron BlueSolar MPPT 150/35 (12/24/48V) (https://shop.top.systems/zonnestroom/omvormers-zonnepanelen/victron-bluesolar-mppt-150-35-12-24-48v.html) (SCC020035000) * Victron SmartSolar MPPT 100/30 (12/24V) (https://shop.top.systems/zonnestroom/omvormers-zonnepanelen/victron-smartsolar-mppt-100-30-12-24v.html) (SCC110030210) Documentatie * Handleiding BlueSolar MPPT 100/30 & 100/50, Rev 12 (https://www.victronenergy.com/upload/documents/Manual_BlueSolar_100-30__100-50/29694-MPPT_solar_charger_manual-pdf-nl.pdf) (NL, pdf) * Handleiding BlueSolar MPPT 100/30 & 100/50, Rev 12 (https://www.victronenergy.com/upload/documents/Manual_BlueSolar_100-30__100-50/29694-MPPT_solar_charger_manual-pdf-en.pdf) (EN, pdf) * Online handleiding (https://www.victronenergy.com/media/pg/Manual_BlueSolar_100-30__100-50/nl/index-nl.html) (NL) * Online handleiding (https://www.victronenergy.com/media/pg/Manual_BlueSolar_100-30__100-50/en/index-en.html) (EN) * Datasheet BlueSolar MPPT 100/30 & 100/50 (https://www.victronenergy.com/upload/documents/Datasheet-BlueSolar-charge-controller-MPPT-100-30-&-100-50-EN.pdf) (EN) * Overzichtsdatasheet BlueSolar en SmartSolar laadregelaars (https://www.victronenergy.com/upload/documents/Datasheet-BlueSolar-and-SmartSolar-charge-controller-overview-EN.pdf) (EN) * Maatvoering BlueSolar & SmartSolar MPPT 100/30 (https://www.victronenergy.com/upload/documents/BS-SS-MPPT-100-30.pdf) * Maatvoering 3D (https://www.victronenergy.com/upload/documents/BS-SS-MPPT-100-30-(3D).pdf) * EU- en UK-conformiteitsverklaring (https://www.victronenergy.com/upload/documents/BlueSolar-MPPT-100-30-EU-and-UK-2024-02-16.pdf) * Veiligheidscertificaat EN/IEC 62109-1 (https://www.victronenergy.com/upload/documents/Certificate-Safety-EN-IEC-62109-1-BlueSolar–SmartSolar-MPPT-100-15-100-20-100-30–100-20_48V.pdf) * Veiligheidscertificaat IEC 62109-1 AS/NZS (https://www.victronenergy.com/upload/documents/Certificate-Safety-IEC-62109-1-AS-NZS-BSSS-100-20–100-30.pdf) * Automotive-certificaat ECE R10-6 (https://www.victronenergy.com/upload/documents/Certificate-Automotive-ECE-R10-6-BlueSolar-&-SmartSolar-MPPT-100-30.pdf) * Certificaat UL 1741 en CSA C22.2 (https://www.victronenergy.com/upload/documents/Certificate-of-Compliance,-UL-1741-and-CSA-C22.2,-all-BlueSolar-&-SmartSolar-MPPTs-up-to-150-100.pdf) * ISO 9001-certificaat (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-EN.pdf) (EN) * VE.Direct-protocol (https://www.victronenergy.com/upload/documents/VE.Direct-Protocol-3.34.pdf) (EN) * Technical Information: PWM of MPPT (https://www.victronenergy.com/upload/documents/Technical-Information-Which-solar-charge-controller-PWM-or-MPPT.pdf) (EN) Video's * BlueSolar MPPT – VictronConnect: How to change settings (https://www.youtube.com/watch?v=ve59J9WTm1E) (EN) * BlueSolar MPPT – VictronConnect: Live data (https://www.youtube.com/watch?v=8yJyFZuDkuA) (EN) * VE.Direct Bluetooth Smart dongle: uitlezen (https://www.youtube.com/watch?v=vZJA4eTd6vw) (EN) * Waarom de MPPT pas start bij 5VDC boven de accuspanning (https://www.youtube.com/watch?v=EVAvRs32TiE) (EN) Contact Twijfelt u over de paneelconfiguratie, het aantal strings of de keuze tussen BlueSolar en SmartSolar? Onze technische adviseurs rekenen uw installatie graag met u door en denken mee over uitbreiding met monitoring. Neem contact op via top.systems/nl/contact (https://www.top.systems/nl/contact/). Specificaties Type laadregelaarMPPT Accuspanning12V / 24V Nominale laadstroom30A Nominaal PV-vermogen 12V440W Nominaal PV-vermogen 24V880W Max. PV-nullastspanning100V Max. PV-kortsluitstroom35A Maximaal rendement98% Eigen verbruik12V: 30 mA / 24V: 20 mA Laadspanning absorptie14,4V / 28,8V, instelbaar Laadspanning druppel13,8V / 27,6V, instelbaar Temperatuurcompensatie-16 mV/°C (12V) / -32 mV/°C (24V) CommunicatiepoortVE.Direct BeveiligingenKortsluiting uitgang, overtemperatuur Bedrijfstemperatuur-30 tot +60 °C, vol vermogen tot 40 °C Luchtvochtigheid95%, niet-condenserend Aansluitklemmen16 mm² (AWG6) BeschermingsklasseIP43 elektronica, IP22 aansluitgedeelte Afmetingen (h x b x d)130 x 186 x 70 mm Gewicht1,3 kg NormenEN/IEC 62109-1, UL 1741, CSA C22.2 Garantie5 jaar Wij geven u graag meer informatie over dit product. Neemt u contact met ons op.
