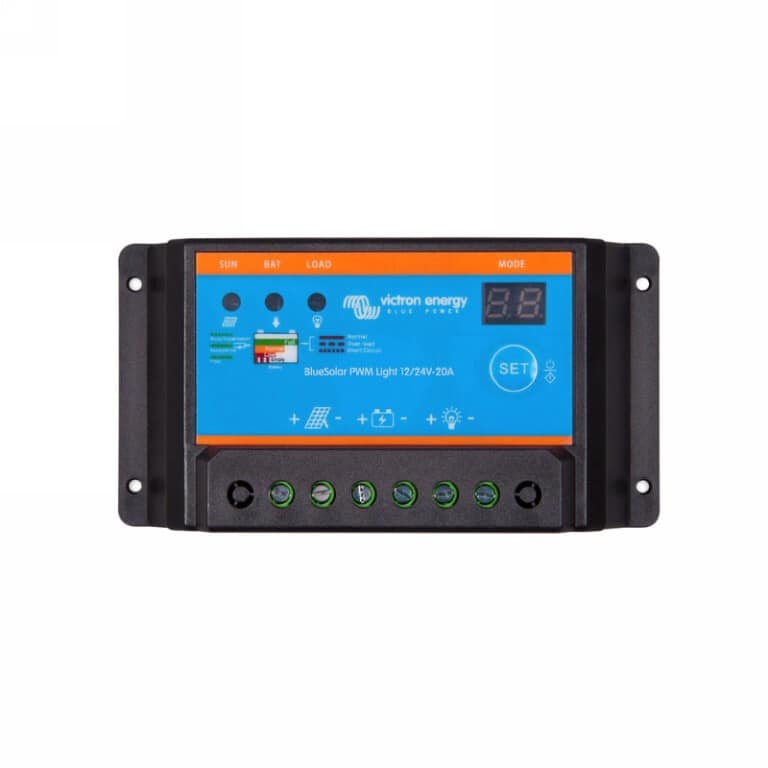

Victron BlueSolar PWM-Light 12/24V-20A

Victron BlueSolar PWM-Light 12/24V-20A

Victron BlueSolar PWM-Light 12/24V-20A Toepassingen Voor PV-installaties waarin het paneel rechtstreeks op de accuspanning is afgestemd: terreinverlichting, weide-afrasteringen, meetkasten, blokhut, aanhanger of het bijladen van een servicebank. Aansluiten en klaar, zonder configuratiewerk. PWM-laadregeling * Driestaps laden: bulk, absorptie en druppel — niet programmeerbaar * Absorptie 14,2 V (12V) / 28,4 V (24V), druppel 13,8 V / 27,6 V * Eigen verbruik minder dan 10 mA Automatische spanningsdetectie Herkent zelf of het om een 12V- of 24V-accubank gaat. Maximale zonnespanning 28 V bij 12V en 55 V bij 24V. Gebruik een 36-cels paneel voor 12V en een 72-cels paneel of twee 36-cels panelen in serie voor 24V. Wanneer PWM en wanneer MPPT PWM vraagt een paneelspanning die dicht bij de accuspanning ligt. Ligt de paneelspanning hoger of wilt u langere strings gebruiken, kies dan een MPPT-lader. Belastinguitgang en verlichtingssturing * Handmatige bediening plus automatische laagspanningsafschakeling * Afschakelen bij 11,2 V / 22,4 V * Herinschakelen bij 12,6 V / 25,2 V handmatig of 13,1 V / 26,2 V automatisch * Verlichtingsbesturing met één timer * Tweecijferig zevensegmentdisplay voor het instellen van de belastingfunctie en de timer Beveiligingen * Omgekeerde polariteit van accu en van het zonnepaneel * Kortsluiting op de belastinguitgang: directe uitschakeling * Overbelasting: uit na 60 seconden bij 130 %, na 5 seconden bij 160 % * Overtemperatuur Montage en aansluiting Klemmen tot 5 mm² (AWG10). Beschermklasse IP20, dus uitsluitend voor droge montage binnen. Bedrijfstemperatuur -20 tot +50 °C bij volle belasting. Direct mee te bestellen * Kabelset 6mm² 1,5 mtr rood en zwart M8 — KABSET010060 — product (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=41&artdetail=KABSET010060) Gerelateerde producten * Victron BlueSolar PWM-Light 12/24V-5A — SCC010005000 — bekijk product (https://shop.top.systems/zonnestroom/omvormers-zonnepanelen/victron-bluesolar-pwm-light-12-24v-5a.html) * Victron BlueSolar PWM-Light 12/24V-10A — SCC010010000 — bekijk product (https://shop.top.systems/zonnestroom/omvormers-zonnepanelen/victron-bluesolar-pwm-light-12-24v-10a.html) * Victron BlueSolar PWM-Light 12/24V-30A — SCC010030020 — bekijk product (https://shop.top.systems/zonnestroom/omvormers-zonnepanelen/victron-bluesolar-pwm-light-12-24v-30a.html) Documentatie * Datasheet BlueSolar PWM-Light 12/24V (NL) (https://www.victronenergy.com/upload/documents/Datasheet-BlueSolar-PWM-Light-Charge-Controllers-12-24V-NL.pdf) * Datasheet BlueSolar PWM-Light 12/24V (EN) (https://www.victronenergy.com/upload/documents/Datasheet-BlueSolar-PWM-Light-Charge-Controllers-12-24V-EN.pdf) * Handleiding BlueSolar PWM-Light 12/24V (EN) (https://www.victronenergy.com/upload/documents/Manual-BlueSolar-PWM-Light-12-24V-Charge-Controller-EN-A4.pdf) * EU-conformiteitsverklaring BlueSolar PWM-Light en DUO (https://www.victronenergy.com/upload/documents/BlueSolar-PWM-Light-and-DUO-Charge-Controllers-2021-12-29.pdf) * Technical Information: welke zonnelaadregelaar, PWM of MPPT (EN) (https://www.victronenergy.com/upload/documents/Technical-Information-Which-solar-charge-controller-PWM-or-MPPT.pdf) * ISO 9001-certificaat (NL) (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-NL.pdf) * ISO 9001-certificaat (EN) (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-EN.pdf) Contact Twijfelt u tussen PWM en MPPT, of over de paneelconfiguratie bij uw accuspanning? Onze specialisten rekenen het met u door en leveren paneel, kabel en beveiliging in één keer mee. Neem contact op (https://www.top.systems/nl/contact/). Specificaties SpecificatieWaarde Type laadregelaarPWM Accuspanning12 / 24 V, automatische detectie Nominale laadstroom20 A Maximale zonnespanning28 V (12V) / 55 V (24V) LaadkarakteristiekDriestaps, niet programmeerbaar Absorptiespanning14,2 V / 28,4 V Druppelspanning13,8 V / 27,6 V Laagspanningsafschakeling11,2 V / 22,4 V Herinschakeling belasting12,6 V / 25,2 V handmatig, 13,1 V / 26,2 V automatisch BelastinguitgangHandmatige bediening en laagspanningsafschakeling VerlichtingsbesturingJa, één timer DisplayTweecijferig zevensegment Eigen verbruik< 10 mA BeveiligingenOmgekeerde polariteit accu en PV, kortsluiting, overbelasting, overtemperatuur Klemmen5 mm² (AWG10) Bedrijfstemperatuur-20 tot +50 °C bij volle belasting VochtigheidMax. 95 %, niet-condenserend BeschermklasseIP20 Afmetingen (h x b x d)70 x 133 x 33,5 mm VeiligheidIEC 62109-1 EMCEN 61000-6-1, EN 61000-6-3, ISO 7637-2 EAN8719076025351 Wij geven u graag meer informatie over dit product. Neemt u contact met ons op.
