Victron smallBMS NG

Victron smallBMS NG

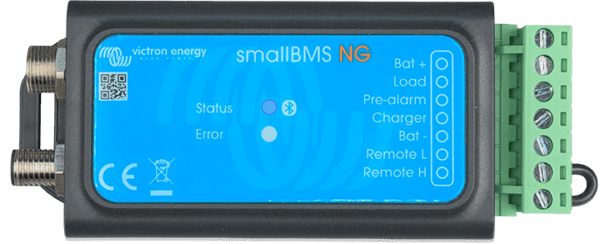

Victron smallBMS NG Victron smallBMS NG Alles-in-één accubeheersysteem met vooralarm voor de Victron Lithium NG-accu's. Het BMS bewaakt celspanning en celtemperatuur, schakelt belastingen en laders af bij een grenswaarde en haalt stroom, laadtoestand en celgegevens rechtstreeks uit de accu — een aparte SmartShunt is niet nodig. Ingebouwde Bluetooth voor centrale bewaking via VictronConnect. De voordelige keuze voor systemen zonder VE.Bus omvormer/lader. Toepassingen * Campers, caravans en bedrijfswagens met een NG-bank * Sloepen en jachten zonder VE.Bus omvormer/lader * Off-grid en back-upsystemen op 12 V, 24 V of 48 V * Installaties met MPPT-laders, DC-DC-laders en BatteryProtects * Compacte inbouw waar een Lynx Smart BMS NG te zwaar uitgevoerd is Uitsluitend voor de NG-accu's Dit BMS werkt alleen met Victron Lithium NG-accu's van 12,8 V, 25,6 V en 51,2 V. Het is niet combineerbaar met de oudere Lithium Battery Smart-serie; die vraagt een BMS uit die generatie. Ga bij vervanging of uitbreiding dus altijd na welke accugeneratie in het systeem zit. Wanneer smallBMS NG en wanneer VE.Bus BMS NG De smallBMS NG heeft geen VE.Bus-interface en is daarmee niet bruikbaar met MultiPlus- en Quattro-omvormer/laders. Zit er wel een VE.Bus omvormer/lader in het systeem, kies dan het VE.Bus BMS NG. Voor grotere banken met een contactor als systeemhoofdschakelaar is het Lynx Smart BMS NG de aangewezen keuze. Geen aparte accumonitor nodig Het BMS ontvangt accuspanning, stroom, laadtoestand en individuele celgegevens rechtstreeks van de NG-accu's, die daarvoor een geïntegreerde shunt hebben. Dat scheelt een SmartShunt in de materiaallijst en een meetpunt in de installatie. Bluetooth en VictronConnect * Draadloos instellen, bewaken en firmware bijwerken via de VictronConnect-app * Rechtstreekse verbinding met alle NG-accu's in het systeem voor centrale bewaking * Laadtoestand, accutemperatuur, waarschuwingen en alarmen in één overzicht Load disconnect * Stuurt de remote aan/uit-ingang van een BatteryProtect, omvormer, DC-DC-converter of andere belasting met remote-functie * Voorkomt diepe ontlading van de bank Charge disconnect * Stuurt de remote aan/uit-poort van laders zoals de Smart Charger IP43, een Cyrix-Li-Charge relais, een Cyrix-Li-ct accucombiner of een BatteryProtect * Voorkomt overspanning bij celoverspanning of celtemperatuur buiten bereik Vooralarm De vooralarmuitgang waarschuwt bij lage accuspanning vóórdat de belastingen worden losgekoppeld, zodat er tijd is om een lader in te schakelen of belasting weg te nemen. Geschikt voor het aansturen van een relais, LED of zoemer. Remote aan/uit en indicatie * Remote aan/uit-klem bedient zowel de load- als de charge disconnect-uitgang * Blauwe LED voor de Bluetooth-status * Rode LED voor waarschuwingen en fouten Bankopbouw en uitbreiding * NG-accu's in serie, parallel of serie/parallel voor 12 V, 24 V of 48 V * Tot 50 accu's in een 12 V of 24 V bank, tot 25 in een 48 V bank * Maximaal 192 kWh op 12 V, 384 kWh op 24 V en 128 kWh op 48 V * Meerdere smallBMS NG-eenheden zijn parallel te schakelen om capaciteit uit te breiden en redundantie te krijgen Gerelateerde producten * Victron VE.Bus BMS NG (https://shop.top.systems/beveiligen-schakelen/bms-battery-management-system/victron-ve-bus-bms-ng-voor-ng-accu-s.html) — BMS300200300, voor systemen mét een VE.Bus omvormer/lader * Lynx Smart BMS 500 NG (M10) (https://shop.top.systems/beveiligen-schakelen/bms-battery-management-system/lynx-smart-bms-500-ng-m10.html) — LYN034160310, met contactor en accumonitor voor grotere systemen * Victron lithium accu 12,8V/100Ah NG (https://shop.top.systems/accu-s/lithium/victron-lithium-accu-12-8v-100ah-ng.html) — BAT512110620 * Victron lithium accu 12,8V/200Ah NG (https://shop.top.systems/accu-s/lithium/victron-lithium-accu-12-8v-200ah-ng.html) — BAT512120620 * Victron lithium accu 25,6V/200Ah NG (https://shop.top.systems/accu-s/lithium/victron-lithium-accu-25-6v-200ah-ng.html) — BAT524120620 * Victron lithium accu 51,2V/100Ah NG (https://shop.top.systems/accu-s/lithium/victron-lithium-accu-51-2v-100ah-ng.html) — BAT548110620 Documentatie * Datasheet smallBMS NG, Nederlands (PDF) (https://www.victronenergy.nl/upload/documents/Datasheet-smallBMS-NG-NL.pdf) * Handleiding smallBMS NG, Nederlands (PDF) (https://www.victronenergy.com/upload/documents/smallBMS_NG/166890-smallBMS_NG-pdf-nl.pdf) * Productpagina Victron Energy smallBMS NG (https://www.victronenergy.nl/battery-management-systems/smallbms-ng) — onder Downloads staan de meertalige handleiding, de maatvoeringstekening, de systeemschema's en de certificaten * Handleiding Lithium NG 12,8 V, Nederlands (PDF) (https://www.victronenergy.com/upload/documents/Lithium_NG_battery_12,8_V/173204-Lithium_NG_battery_manual-pdf-nl.pdf) — bevat het hoofdstuk over BMS-keuze, alarmdrempels en aansluiting Contact De keuze tussen smallBMS NG, VE.Bus BMS NG en Lynx Smart BMS NG hangt volledig af van wat er verder in het systeem zit — en NG en Smart zijn nadrukkelijk niet uitwisselbaar. Als officieel Victron-distributeur leveren wij uit eigen voorraad in Bodegraven en rechtstreeks uit het magazijn van Victron Energy, en toetsen onze engineers je BMS-keuze aan accubank, laders en omvormer. Neem contact met ons op (https://www.top.systems/nl/contact/) voor advies of een offerte. Specificaties Geschikt voorVictron Lithium NG-accu's, 12,8 V / 25,6 V / 51,2 V Niet geschikt voorVictron Lithium Battery Smart (zonder NG) en VE.Bus omvormer/laders Systeemspanning12 V, 24 V en 48 V UitgangenLoad disconnect, charge disconnect en vooralarm Remote aan/uitBedient beide disconnect-uitgangen AccumonitorNiet nodig; stroom, laadtoestand en celdata komen uit de accu BluetoothJa, bewaking en instellen via VictronConnect Parallel schakelbaarJa, meerdere eenheden voor uitbreiding en redundantie Max. accu's per systeem50 bij 12 V en 24 V, 25 bij 48 V Max. energieopslag192 kWh (12 V), 384 kWh (24 V), 128 kWh (48 V) IndicatieBlauwe LED voor Bluetooth, rode LED voor waarschuwing en fout Afmetingen (h x b x d)106 x 42 x 23 mm Gewicht0,07 kg MerkVictron Energy EAN8719076063537 Wij geven u graag meer informatie over dit product. Neemt u contact met ons op.
