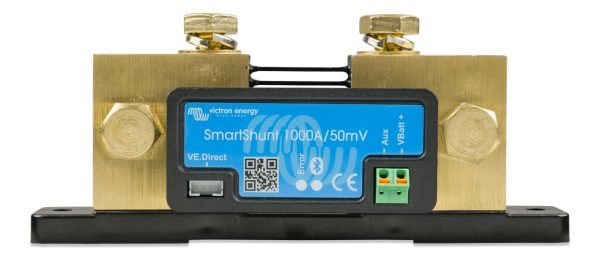

Victron SmartShunt 1000A/50mV Victron SmartShunt 1000 A De SmartShunt is een complete accumonitor zonder display: de telefoon is het scherm. Alle elektronica zit op de shunt zelf, waardoor er geen kabel naar een paneel loopt en er niets hoeft te worden uitgezaagd. Via bluetooth en de VictronConnect-app leest u laadtoestand, spanning, stroom, verbruikte ampère-uren en resterende looptijd uit. Deze uitvoering is geschikt tot 1000 A. Toepassingen Zodra er meerdere omvormer/laders of een elektrische aandrijving in het systeem zitten, loopt een 500 A-shunt tegen zijn grens aan. Deze uitvoering meet tot 1000 A met dezelfde nauwkeurigheid en dezelfde app, en blijft daarmee een van de eenvoudigste manieren om een zware DC-hoofdverdeling te bewaken. * Grotere jachten en beroepsvaart met een zware DC-hoofdverdeling * Off-grid installaties met meerdere omvormer/laders parallel * Bedrijfsvoertuigen met elektrische aandrijving of zware hulpsystemen * Energieopslagsystemen in een droge technische ruimte Wat u uitleest * Accuspanning, stroom en vermogen * Verbruikte ampère-uren, laadtoestand en resterende looptijd * Historie: diepste ontlading, gemiddelde ontlading, aantal cycli, hoogste en laagste spanning * Trends over de opgeslagen meetperiode Hulpingang De tweede rode kabel is voor één van drie functies te configureren: spanning van een tweede accu (6,5 – 70 VDC), middenpuntspanning van een accubank, of temperatuur via de optionele sensor ASS000100000. Bij middenpuntbewaking berekent de monitor de procentuele afwijking en geeft alarm zodra die een ingestelde grens overschrijdt. Aansluiting en integratie Naast bluetooth is er een VE.Direct-poort voor koppeling met een GX-apparaat, waarna de gegevens lokaal én via het VRM-portaal beschikbaar zijn. Via VE.Smart networking deelt de monitor accuspanning en -stroom draadloos met Victron-laadregelaars en enkele acculaders, wat de laadregeling nauwkeuriger maakt. Het apparaat is ook te configureren als DC-meter voor een aparte gelijkstroomkring. Verschillen met een BMV-712 Smart * Geen visueel of akoestisch alarm op het apparaat zelf; alarmen komen binnen via de app of het GX-apparaat * Geen programmeerbaar relais * De elektronica zit vast op de shunt in plaats van in een aparte displayunit * Minder bekabeling en geen uitsparing in een paneel nodig Montage Het apparaat is IP21 en moet dus op een droge plek worden gemonteerd. In de basis zitten twee gaten van 5,5 mm om het geheel op een vaste ondergrond te schroeven of te bouten; schroeven worden niet meegeleverd. De shunt hoort als enige onderdeel op de min van de accu; alle verbruikers en laders sluiten aan op de zijde LOAD MINUS. Bij deze uitvoering zijn de aansluitbouten M10 en is het maximale aanhaalmoment 21 Nm. Houd rekening met de grotere behuizing bij het indelen van de schakelkast. Bluetoothbereik De shunt en de stroomkabels beïnvloeden het bluetoothbereik; in de praktijk blijft ongeveer 10 tot 15 meter over. Zit de monitor in een metalen kast of dicht bij een stalen romp, dan kan dat te weinig zijn. In dat geval voegt u een VE.Direct Bluetooth Smart dongle (ASS030536011) toe en schakelt u bluetooth in de SmartShunt uit. Documentatie * Handleiding SmartShunt (EN, HTML5) (https://www.victronenergy.com/media/pg/SmartShunt/en/index-en.html) * Handleiding SmartShunt (EN, PDF) (https://www.victronenergy.com/upload/documents/SmartShunt/9172-Manual_BMV_and_SmartShunt-pdf-en.pdf) * Quick Start Guide (EN, PDF) (https://www.victronenergy.com/upload/documents/Quick-Install-Guide-SmartShunt-EN.pdf) * Datasheet SmartShunt (EN, PDF) (https://www.victronenergy.com/upload/documents/Datasheet-SmartShunt-EN.pdf) * Maatvoeringstekening 1000 A (PDF) (https://www.victronenergy.com/upload/documents/SmartShunt-1000A50mV.pdf) * Maatvoering 3D 1000 A (PDF) (https://www.victronenergy.com/upload/documents/SmartShunt-1000A50mV-3D.pdf) * 3D-model 1000 A (STEP) (https://www.victronenergy.com/upload/documents/SmartShunt-1000A50mV-(stp).STEP) * Handleiding VictronConnect-app (EN, HTML5) (https://www.victronenergy.com/media/pg/VictronConnect_app/en/index-en.html) * EU-verklaring van overeenstemming SmartShunt (PDF) (https://www.victronenergy.com/upload/documents/Smartshunt-EU-DOC-RED.pdf) * Certificaat ECE R10-6 automotive (PDF) (https://www.victronenergy.com/upload/documents/Certificate-Automotive-ECE-R10-6-SmartShunt.pdf) * Verklaring van overeenstemming – accumonitoren BMV en SmartShunt (PDF) (https://www.victronenergy.com/upload/documents/Battery-Monitor-BMV-&-SmartShunt-2024-08-27.pdf) * ISO 9001-certificaat Victron Energy (PDF) (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-EN.pdf) Victron Energy publiceert de handleiding onder meer in het Duits en Spaans, maar niet in het Nederlands; de datasheet en de certificaten zijn Engelstalig. Video's * Victron SmartShunt – Monitor batteries via Bluetooth (Victron Energy, EN) (https://youtu.be/0HG4GiH9su8) * SmartShunt vs. waterproof SmartShunt IP65 (Victron Energy, EN) (https://www.youtube.com/watch?v=x3dUwlPcwEw) * How to optimize the sync parameters (Victron Energy, EN) (https://www.youtube.com/watch?v=4ReljfO3k6M) Contact Weet u niet zeker welke stroomsterkte bij uw installatie past, of twijfelt u tussen deze uitvoering en de waterdichte IP65-versie? Onze specialisten rekenen het graag met u door. Neem contact met ons op (https://www.top.systems/nl/contact/). Specificaties Stroomsterkte1000 A / 50 mV Voedingsspanning6,5 – 70 VDC Eigen verbruik< 1 mA HulpingangTweede accu (6,5 – 70 VDC), middenpunt of temperatuur Temperatuurmeetbereik-20 tot +50 °C Instelbare accucapaciteit1 – 9999 Ah CommunicatieBluetooth en VE.Direct Resolutie stroom± 0,01 A Resolutie spanning± 0,01 V Resolutie ampère-uren± 0,1 Ah Resolutie laadtoestand± 0,1 % Nauwkeurigheid stroommeting± 0,4 % OffsetMinder dan 20 mA Nauwkeurigheid spanningsmeting± 0,3 % Afmetingen (h x b x d)68 x 168 x 75 mm AansluitboutenM10, max. aanhaalmoment 21 Nm Montagegaten2x 5,5 mm in de basis, schroeven niet meegeleverd BeschermingsgraadIP21, niet waterdicht Bedrijfstemperatuur-40 tot +50 °C Meegeleverde kabels2 rode kabels met 1 A trage zekering, voor de plus en voor de hulpaansluiting TemperatuursensorOptioneel, ASS000100000 VeiligheidEN 60335-1 EMCEN-IEC 61000-6-1 / -6-2 / -6-3 AutomotiveEN 50498 Garantie5 jaar Wij geven u graag meer informatie over dit product. Neemt u contact met ons op.
