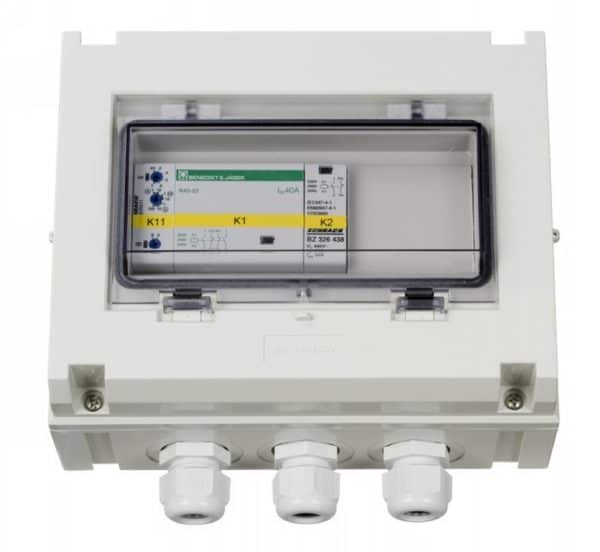

Victron Transfer Switch 5kVA/230V (omschakelautomaat)

Victron Transfer Switch 5kVA/230V (omschakelautomaat)

Victron Transfer Switch 5kVA/230V (omschakelautomaat) Waar walstroom, aggregaat en omvormer elkaar afwisselen, moet één uitgang altijd spanning houden. Deze omschakeling verbindt twee AC-bronnen met één groepenkast en schakelt automatisch door naar de bron die beschikbaar is, ook bij zwaardere verbruikers zoals een wasmachine, een boiler of een airconditioning. Twee ingangen, één uitgang Ingang 1 is de prioriteitsbron, doorgaans walstroom of een aggregaat. Ingang 2 is de alternatieve bron, meestal een omvormer. Zolang ingang 1 beschikbaar is, wordt die doorgeschakeld naar de uitgang; valt die weg, dan neemt ingang 2 het over. Geschikt voor zware belasting Anders dan een ultrasnelle omschakelaar voor gevoelige elektronica is deze uitvoering gebouwd op inschakelstromen van motorbelastingen. Het maximale motorvermogen bedraagt 1,3 kW bij een airconditioning. De nominale stroom is 20 A op beide ingangen en op de uitgang. Instelbare vertraging Bij terugkeer van ingang 1 wordt na circa 10 seconden teruggeschakeld. Die vertraging is instelbaar, zodat een aggregaat eerst kan stabiliseren voordat de belasting wordt overgenomen. De schakeltijd bedraagt 10 tot 20 ms bij sluiten en 5 tot 20 ms bij openen. Hulpcontact Een hulpcontact van 200-240 Vac en 20 A bij cos phi = 1 is beschikbaar voor signalering of voor het aansturen van bijvoorbeeld een startsignaal. Behuizing en omgeving De behuizing in RAL 7035 heeft beschermingsgraad IP54 en is geschikt voor een omgevingstemperatuur van -5 °C tot +60 °C bij een luchtvochtigheid tot 95 %. Het eigen verbruik bedraagt 6 VA op ingang 1 en 0 VA op ingang 2. Gerelateerde producten * Victron Transfer Switch 10kVA/230V (COS230103100) (https://shop.top.systems/beveiligen-schakelen/omschakelautomaten/victron-transfer-switch-10kva-230v-omschakelautomaat.html) * Victron Filax-2 230V/50Hz-240V/60Hz omschakelautomaat (SDFI0000000) (https://shop.top.systems/beveiligen-schakelen/omschakelautomaten/victron-filax-2-230v-50hz-240v-60hz-omschakelautomaat.html) Documentatie * Handleiding VE Transfer-schakelaar (NL, online) (https://www.victronenergy.com/media/pg/VE_Transfer_Switch/nl/index-nl.html) * Handleiding VE Transfer-schakelaar (NL, PDF) (https://www.victronenergy.com/upload/documents/VE_Transfer_Switch/128983-VE_Transfer_Switch-pdf-nl.pdf) * Handleiding VE Transfer Switch (EN, online) (https://www.victronenergy.com/media/pg/VE_Transfer_Switch/en/index-en.html) * Handleiding VE Transfer Switch (EN, PDF) (https://www.victronenergy.com/upload/documents/VE_Transfer_Switch/128983-VE_Transfer_Switch-pdf-en.pdf) * Elektrisch schema VE Transfer Switch (https://www.victronenergy.com/media/pg/VE_Transfer_Switch/en/electrical-diagram.html) * Maatvoering VE Transfer Switch (https://www.victronenergy.com/media/pg/VE_Transfer_Switch/en/dimensions.html) * Declaration of Conformity Transfer Switches (https://www.victronenergy.com/upload/documents/Transfer-Switch-2022-07-04.pdf) * ISO 9001-certificaat Victron Energy (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-EN.pdf) Contact Wilt u weten of 20 A voldoende is voor uw groepenkast, of hoe u het hulpcontact inzet voor aggregaatsturing? Onze technische adviseurs rekenen uw AC-installatie graag met u door. Neem contact met ons op (https://www.top.systems/nl/contact/). Specificaties Nominale spanning200-250 Vac, enkelfase Nominale frequentie50-60 Hz Nominale stroom ingang 120 A Nominale stroom ingang 220 A Nominale uitgangsstroom20 A Maximaal motorvermogen (airconditioning)1,3 kW Schakeltijd bij sluiten10-20 ms Schakeltijd bij openen5-20 ms Vertraging ingang 1circa 10 s, instelbaar Hulpcontact200-240 Vac, 20 A, cos phi = 1 Eigen verbruik ingang 16 VA Eigen verbruik ingang 20 VA Bedrijfstemperatuur-5 °C tot +60 °C Maximale luchtvochtigheid95 % BeschermingsgraadIP54 KleurRAL 7035 Afmetingen (h x b x d)175 x 215 x 120 mm Gewicht1,85 kg EAN8719076022091 Wij geven u graag meer informatie over dit product. Neemt u contact met ons op.
